Graf z hodnoty

Typ spojnicový/sloupcový#

Veškeré Hodnoty, které jsou číselné, mohou na obrazovce vytvářet graf. U takových hodnot se totiž v databázi vytváří historie několik dní nazpátek a je možné je takto automaticky využít.

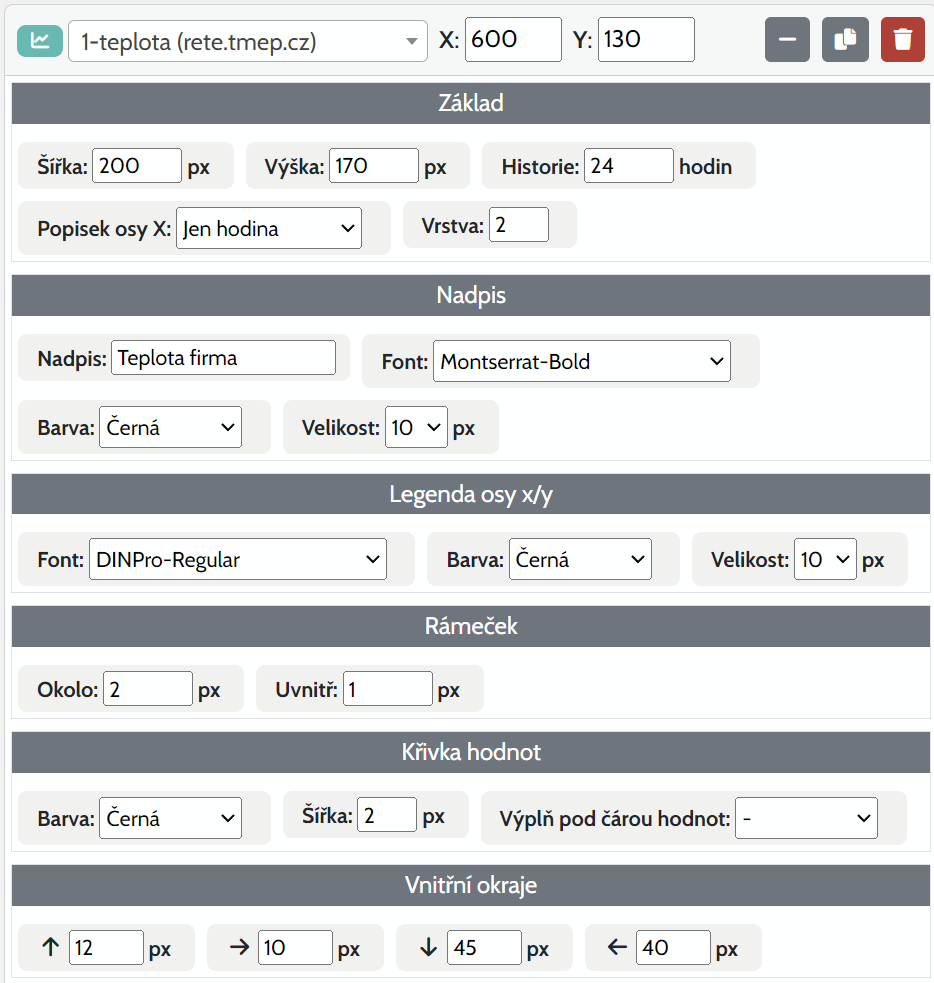

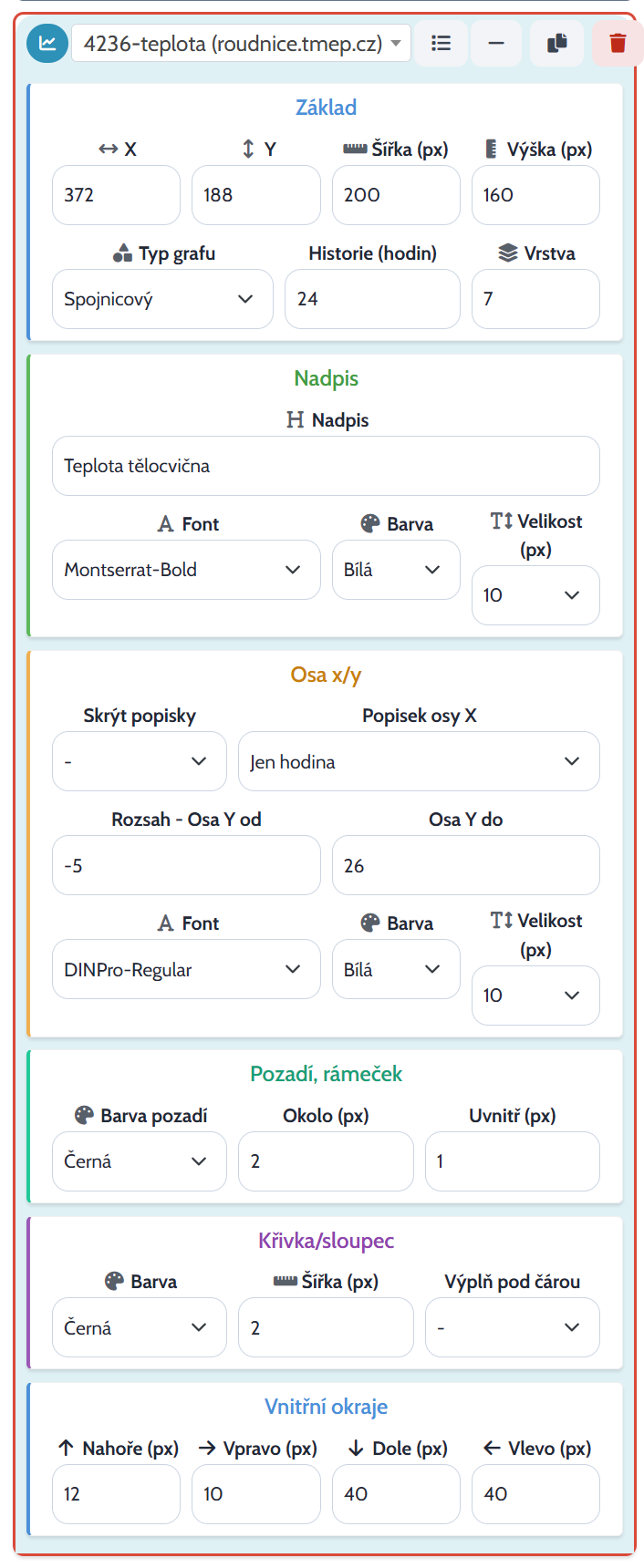

Většina nastavení v grafu vychází z obecných vlastností prvků. Dále můžete nastavit:

• Základ
  • Šířka a výška - Celkový rozměr (v px) plochy pro graf včetně legend os X a Y a případného nadpisu.
  • Typ - Zvolte typ grafu, na výběr je mezi spojnicovým a sloupcovým. U sloupcového nezapomeňte pod "Křivka/sloupec" nastavit šířku na např. 10 px, aby byly jednotlivé sloupce dobře vidět.
  • Historie - Kolik hodin do minulosti se má na grafu zobrazovat.
  • Nadpis - Volitelný nadpis má vlastní font, velikost a barvu. Lze v něm použít také {{proměnné}}.
  • Popisek osy X - Zda zobrazovat k hodině a minutě i datum, jen hodinu a minutu nebo jen po hodinách. Právě po hodinách je nejpřehlednější.
• Osa x/y
  • Skrýt popisky - Lze skrýt popisky osy X, Y nebo obou os. Font, velikost a barvu zbývajících popisků nastavíte samostatně.
  • Osa Y - pevný rozsah od - Pokud chcete u osy Y nastavit jasný rozsah, vyplňte obě hodnoty. Rozhození kroků na ose je automatické v závislosti na rozumném kroku mezi od/do a výškou grafu. Zkuste experimentovat.
• Rámeček
  • Okolo - Okolo celého grafu, tedy nadpisu a legend.
  • Uvnitř - Ohraničení křivky s grafem.
  • Nastavit lze také barvu pozadí a vnější i vnitřní odsazení.
• Křivka/sloupec
  • Barva a šířka - Určuje vzhled spojnice nebo jednotlivých sloupců.
  • Výplň pod čárou hodnot - Barva sahající od hodnoty na křivce dolů po znázornění osy X.
• Vnitřní okraje - Jedná se mezeru mezi (pomyslným) vnějším a vnitřním rámečkem grafu. Podle toho, jestli bude popisek os delší a/nebo dáte grafu nadpis bude potřeba mezery upravit. Vyzkoušejte si je schválně změnit ať vidíte rozdíl a jestli by nebylo lepší je poštelovat.

Typ budík#

Graf může mít i vzhled budíku, který má své vlastní nastavení odlišné od spojnicového/sloupcového grafu. Zobrazuje se na něm poslední číselná hodnota v rozsahu, který si nastavíte.

Vzhled můžete do velké míry upravit - jestli bude budík poloviční (půlkulatý) nebo celý (kulatý), jak často budou vidět dílky a popisky na nich. Můžete dokonce nechat nastavit podbarvení budíku ve zvoleném rozsahu od/do. Dále nastavíte:

• krok dílků a krok číselných popisků, délku, šířku a barvu dílků a font popisků;
• délku, barvu a tvar ručičky včetně její základny a výplně;
• až pět barevných pásem, vždy hodnotami Od, Do a barvou.

Při příliš malém prostoru se místo nečitelného grafu zobrazí upozornění.
